采煤機鎬型截齒的破煤機理及受力分析
時間：2015-06-26 作者 ：admin
當今社會發展和生產的過程中，煤炭作為各個生產單位和企業不可缺少的能源之一，煤炭的采集是當前的重點項目。隨著社會不斷的發展，人們對煤炭的需求也在不斷的增加之中，這就使得人們?cè)诿禾康牟杉^(guò)程中越來越重視其器械設備的更新和換代。
采煤機截齒是直接破碎煤體的刀具。是實現煤炭現代化施工的主要設備。
它在工作中經常受到強烈的沖擊和磨損，更換截齒的工作也很頻繁，在使用的過程中能夠減少勞動力，提高員工的安全，在采煤機施工的過程中截齒工作作為主要的承力者，它消耗量的大小直接關系到采煤成本的高低，因此，設計出結構合理、選材正確的截齒具有重要意義。
鎬形截齒破煤機理
鎬形截齒撞擊煤巖體的過程中，截齒齒尖以一定的角度鍥入煤巖體內，從而使煤巖體被壓部位逐漸粉碎。隨著截齒鍥入深度的增加，煤巖體內部的壓張力逐漸增大，使被粉碎的煤巖體的截面不斷擴大。同時，被壓部位表面會產生大的彈性變形，從而使煤巖體斷裂，并形成扇形落煤。
鎬形截齒受力分析
在截割過程中，單個鎬形截齒的受力情況主要包括截齒軸向的截割阻力 J=Ah（0.3+0.35×103bp） 式中
A———煤巖體的截割阻抗，kN/m；
h———截齒截割厚度，m；
bp———截齒計算寬度，m。
螺旋滾筒牽引速度方向的推進阻力 Q＝kqJ=（0.5~0.8）
J 式中kq———推進阻力與截割阻力的比值。
根據式（1）、式（2），結合實際工況中各變量的數值，可以計算出MG300/710-WD采煤機單個鎬形截齒的截割阻力和推進阻力分別為J=78.84 kN和Q=63.07 kN。
鎬形截齒模型建立及受力求解 根據MG300/710-WD采煤機選用的鎬形截齒，利用Pro/E三維設計軟件建立幾何模型。鎬形截齒與煤巖體接觸姿態，如圖1所示。

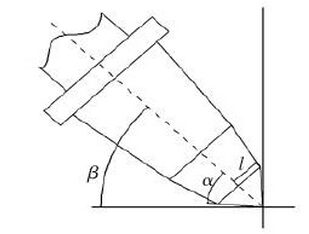

圖1截齒與煤巖體接觸姿態 α.截齒齒尖的圓錐半角 β.截齒鍥入煤巖體角度 l.截齒齒尖在煤巖體上的圓孔半徑 根據圖1可知，單個截齒軸向力Y=J+Qcosβ=138.11 kN 單個截齒徑向力X=Qsinβ=21.57 kN
采煤機是集先進的器械，電氣和液化為一體的綜合性設備，是煤炭生產和加工的過程中主要的設備和不可缺少的器械，其在使用的過程中不但能夠降低人工成本，達到生產過程中的高效性，高產量，低消耗的重大優勢。市場上以鎬型煤截齒為主，鎬形截齒撞擊煤巖體的過程中，截齒齒尖以一定的角度鍥入煤巖體內，從而使煤巖體被壓部位逐漸粉碎。隨著截齒鍥入深度的增加，煤巖體內部的壓張力逐漸增大，使被粉碎的煤巖體的截面不斷擴大。同時，截齒由于受到大的應壓力，剪切力和負荷而失效。分析鎬型截齒的受力情況，鎬型截齒的排列順序研究對截齒的壽命帶來很大的提高。
